Korelator LD20HC

Napredan uređaj 2 u 1 za prepoznavanje curenja preko korelacije ili akustičnog lociranja curenja

Kombinirani uređaj za mjerenje korelacija i akustično lociranje curenja

Korelator LD20HC kombinira kvalitetno inženjerstvo „made in Germany“ s najnovijom tehnologijom za detekciju curenja u cjevovodima ili mreži vode za piće te se stoga preporučuje kao optimalna standardna oprema za vodoopskrbu i pružatelje usluga mjerenja.

Na mjestima curenja izlazi voda pod tlakom i pritom stvara zvuk strujanja koji se kreće u oba smjera po cjevovodima i koji otkrivaju visokoosjetljivi senzori koji se zato montiraju na dostupna mjesta kao što su hidranti ili ventili.

Budući da vrsta cijevi za vodu uvijek utječe na širenje zvuka, u uređaju LD20HC može se odrediti materijal i promjer svih cijevi i tako analizirati do 20 segmenata cijevi u samo jednom postupku mjerenja.

Primljeni signal pojačava se i radijski prenosi korelatoru koji omogućuje primjenu 256 filtara koji se mogu slobodno birati na signal.

Može se upotrebljavati čak i za akustično lociranje curenja i vodova

Na model LD20HC mogu se priključivati i različiti mikrofoni za mehaničke vibracije ili buku koraka, recimo za postojeće mikrofone kombiniranog detektora LD6000 kao što je LD6000 BMW.

Tako se primjerice pomoću kombinirano upotrijebljenog podnog mikrofona može provjeriti utvrđeno mjesto curenja, ali i obaviti svako drugo akustično lociranje curenja i vodova.

Zahvaljujući pametnoj funkciji prijavljenoj za patent pritom na zaslonu možete vidjeti o čemu je riječ: Potencijalna mjesta curenja prikazuju se kao trakasti indikator, a mjesto curenja nalazi se na najstrmijoj razini.

Doista nije moguće brže i jednostavnije zvučno lociranje curenja!

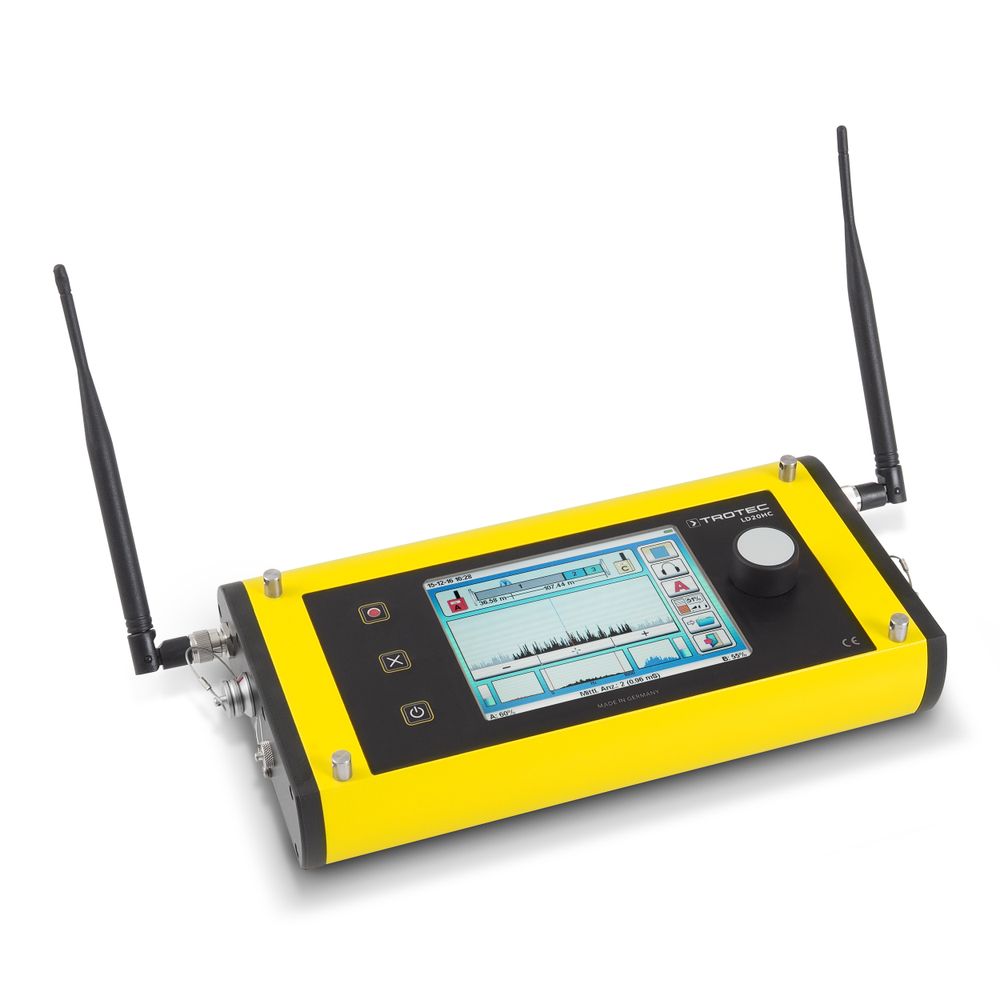

LD20HC: Kompaktno, jednostavno, snažne funkcije
LD20HC: Kompaktno, jednostavno, snažne funkcije
LD20HC: Isporuka u transportnom kovčegu, spremno za uporabu
LD20HC: Isporuka u transportnom kovčegu, spremno za uporabu
LD20HC omogućuje brza, jednostavna i precizna mjerenja korelacija
LD20HC omogućuje brza, jednostavna i precizna mjerenja korelacija
Materijal i promjer svih cijevi mogu se točno odrediti
Materijal i promjer svih cijevi mogu se točno odrediti
Inovativni pametni način rada s grafičkim i numeričkim pametnim indikatorom za brže otkrivanje curenja
Inovativni pametni način rada s grafičkim i numeričkim pametnim indikatorom za brže otkrivanje curenja
Postojeći mikrofoni iz LD6000 također se mogu koristiti s LD20HC, na primjer LD6000 BMW
Postojeći mikrofoni iz LD6000 također se mogu koristiti s LD20HC, na primjer LD6000 BMW

Prednosti u praksi:

  • Kombinirani uređaj za mjerenje korelacija i akustično lociranje curenja
  • Napredna tehnika mjerenja s ultrabrzim procesorom sa 6 jezgri u robusnom aluminijskom kućištu
  • Korelacija u tri točke, 64-bit
  • Analiza frekvencije (FFT)
  • Moguće je specificirati materijal i promjer segmenata cijevi koje treba mjeriti
  • Mjerenje korelacija uz uštedu vremena do 20 segmenata cijevi u jednom postupku mjerenja
  • Inovativna pametna funkcija za još brže akustično lociranjecurenja (prijavljeno za patent)
  • Jednostavno vođenje korisnika s dvojnim upravljanjem tipkama i dodirnim zaslonom
  • Visokoosjetljivi snimači zvuka i snažni radijski odašiljači – pojačanje jače od 60.000 puta
  • Priključak za mikrofone za mehaničke vibracije i buku koraka

Standardna isporuka korelatora LD20HC

Standardna isporuka modela LD20HC:

  • Korelator LD20HC s dvjema antenama i pojasom za nošenje
  • LD K – zvučno izolirane slušalice
  • Mrežni punjač
  • LD-TA – odašiljač 1 uklj. snimač zvuka, crvena
  • LD-TB - odašiljač 2 uklj. snimač zvuka, žuta
  • Kovčeg za transport za mjerni uređaj, LD-TA, LD-TB i pribor



Opcijski dostupan pribor:

  • LD-TC – odašiljač 3 uklj. snimač zvuka, plava
  • LD20 MA – magnetna nožna antena za korelator s pojačanjem
  • LD20 MA+ – magnetna nožna antena za korelator s pojačanjem
    (dobitak 4 dB)
  • LD20 Hydro – hidrofon bez manometra
  • LD20 Hydro UF – adapter za hidrofon na čeljusti hidranta DIN s unutarnjim navojem od 1 inča za montažu pomoću kombiniranog ključa
  • LD6000 VK – priključni kabel za podne mikrofone
  • LD6000 BMW – podni mikrofon zaštićen od vjetra
    (sa zaštitnom sklopkom)
  • LD6000 BM – univerzalni mikrofon s magnetnim adapterom
  • LD6000 DA – tronožni adapter
  • LD6000 VL – produžetak testnog štapa s vrhom
LD20HC omogućuje visokoučinsku korelaciju 64-Bit-FFT na do tri točke mjerenja

Prednosti mjerenja korelacija uređajem LD20HC

Shematsko mjerenje korelacija uređajem LD20HC

Korelacija je računalno potpomognut postupak koji omogućuje vrlo precizno lociranje curenja.

Svako mjesto curenja proizvodi zvuk koji se širi kroz cijev i koji se prenosi na hidrant, armature ili klizače. Visokoosjetljivi snimači signala registriraju zvuk na do trima kontaktnim točkama mjerenja te ih preko radijskog odašiljača LD prenose do korelatora. LD20HC iz razlike vremena rada tih signala izračunava točan položaj curenja uzimajući u obzir materijal, promjer cijevi i duljinu dionice mjerenja.

Dok se lociranje curenja drugim elektroakustičnim postupcima – a posebno kod dugih cjevovoda – može vrlo teško provesti zbog ometajućih faktora kao što su nevrijeme, dubina polaganja cijevi ili visoka zvučna kulisa, mjesto curenja može se i u takvim slučajevima često bez problema locirati pomoću korelacije.

Kupnja

Korelator LD20HC Prikazati u Trotec Web Shop-u

Tehnički podaci

Tehnički podaci
Općenito
  Broj artikla 3.110.008.205
Zvuk
  Princip mjerenja Piezokeramika
Osjetljivost >1000pC/g
  Područje mjerenja min. [Hz] 0
  Područje mjerenja maks. [Hz] 5.000
  Područje frekvencije | Zvuk Zvučno lociranje curenja 0-4000 Hz
  Razlučivost mjerenja, geofon 0 - 99 znakova (ekvivalentno dB)
  Razlučivost mjerenja, korelacija 5 cm na 100 m dionice mjerenja
  Filtar Fitlar za visinsku i dubinsku prilagodbu 256
  Pojačanje [dB] 120
  Ulazna impedancija [Ω] | Zvuk 1 MΩ
  Izlazna impedancija [Ω] | Zvuk <10 Ω
Prijenos podataka [radijski]
  Frekvencija slanja [MHz] 433/ 434 MHz
  Snaga odašiljanja [mW] 500
Zaslon
  5,7" dodirni LCD u boji
  s pozadinskim osvjetljenjem
Organizacija memorije
  Podatkovna memorija do 100 mjerenja po načinu rada
Sučelja
  2 x SMA utičnica za antenu
  Bajunetni priključak za senzor (IP65)
  Priključak za slušalice s 3 konektora (IP65)
  Utičnica za punjenje s 4 konektora (IP65)
  Priključak za USB-kabel (IP65)
Upravljanje uređaja
  Funkcija dodira
  Tipke
  Regulator
  podržani jezici DE, EN, FR, IT, PT, PL, SE, TR, HR, SL, SK, CN
Izvedba kućišta
  aluminij
  praškasto premazano
Vrsta zaštite
  IP65
Uvjeti okoline
  Rad - min. temperatura [°C] -10
  Rad - maks. temperatura [°C] 55
  Skladište - min. temperatura [°C] -25
  Skladište - maks. temperatura [°C] 65
Trajanje rada
  > 10 h trajni pogon
Opskrba energijom
  Tip baterije Ni-MH punjiva baterija, 8.500 mAh
Dimenzije
  Duljina (bez ambalaže) [mm] 380
  Širina (bez ambalaže) [mm] 155
  Visina (bez ambalaže) [mm] 67
Težina
  (bez ambalaže) [kg] 2,9
  (uklj. ambalaža) [kg] 4,2
Standardna isporuka
Standardni sadržaj isporuke
  Mjerni uređaj
  Antena(e)
  Pojas za nošenje mjernog uređaja
  LD K - slušalice zaštićene od buke
  Punjač
  LD-TA - odašiljač 1 uklj. Snimač zvuka, crvena
  LD-TB - odašiljač 2 uklj. Snimač zvuka, žuta
  Kovčeg za transport
  Upute za uporabu
Mjerljive količine i funkcije
Funkcije i oprema
  Korelacija lociranja curenja (automatski, ručno)
  Zvučno lociranje curenja (F&L, Smart)
  Automatska prilagodba filtra
  Automatsko pojačanje
  Preferencijalna memorija za ručno namještanje filtra
  Zaštita od preupravljanja razine zvuka

 Serijska oprema

 Opcionalno dostupno

 Nije raspoloživo
