Ultrazvučni mjerni uređaj SL3000

Pronalaženje curenja komprimiranog zraka i pravovremeno otkrivanje habanja

Komprimirani je zrak jedan od najskupljih oblika energije, a curenja tu često čine 30 do 40 % potrošene količine. SL3000 omogućuje vrlo jednostavno lociranje takvih curenja i trenutačnu uštedu energije sa svakim uklonjenim curenjem. Ultrazvuk omogućuje brzo pretraživanje čak i plinskih vodova pod tlakom.

SL3000 uz to učinkovito rješava i brojne zadatke preventivnog servisiranja. Ultrazvuk omogućuje redovito ispitivanje pojava istrošenosti i tako pravovremeno prepoznavanje potencijalnih oštećenja bez prekida rada.

Za postupak s uređajem SL3000 nisu vam potrebni ni vrijeme ni zahtjevna edukacija. Snažna tehnika pretvaranja zvuka omogućuje slušanje ultrazvučnih signala pomoću stereo slušalica i istovremeno prikazivanje brojčano i indikativno na zaslonu.

Robusni mjerni uređaj koncipiran je specijalno za trajnu primjenu u surovoj industrijskoj okolini, a istovremeno je toliko kompaktan da stane u svaku torbu. SL3000 se u skladu s potrebama može dopuniti raznim sondama za prenesenu buku i mehaničke vibracije koje se mogu samo jednim potezom nataknuti na uređaj.

SL3000 je kompaktan uređaj za ultrazvučno ispitivanje s brojnim priborom za profesionalno lociranje curenja komprimiranog zraka i plina ili pravovremeno uočavanje oštećenja ležajeva na strojevima:

  • Brzo traženje curenja na vodovima za komprimirani zrak kao i na sustavima za paru, plin i vakuum
  • Kontrola istrošenosti na rotirajućim strojevima tijekom rada
  • Dokazivanje električnog dubinskog pražnjenja na oštećenjima izolacije
  • Provjera nepropusnosti bestlačnih sustava

Primjer troškova za gubitak curenjem u sustavima komprimiranog zraka

Već i na najmanjim mjestima curenja u sustavima komprimiranog zraka trajno struje velike količine zraka velikom brzinom, što uzrokuje znatno više režijske troškove:

Veličina mjesta curenja Količina zraka koja izlazi na 8 bar Gubitak energije**
[ø mm] [l/min] [l/annum]* [kWh/a]
1 75 39.420.000 5.125
2 260 136.656.000 17.765
3 600 315.360.000 40.997
4 1.100 578.160.000 75.161
* Uz cjelogodišnji 24-satni rad sustava.
** Zbog dodatno potrebne snage motora (0,13 kW po m³ komprimiranog zraka) za veći volumni protok za izjednačenje gubitka tlaka.

Prednosti u praksi:

  • Jednako kompaktan i robustan ispitni uređaj IP54 za ultrazvučno mjerenje
  • Jednostavno otkrivanje najmanjih curenja i propuštanja
  • Precizno otkrivanje curenja zbog snažne tehnike akustičkog transformatora
  • Ekstremno zvučno izolirane stereo slušalice omogućuju sigurno lociranje čak i u slučaju snažne buke iz okoline
  • Opsežan program nasadne sonde za prenesenu buku i mehaničke vibracije za razna područja primjene
  • Dobro čitljiv zaslon s pozadinskim osvjetljenjem s brojčanim i indikativnim prikazom izmjerenih vrijednosti
  • Intuitivno rukovanje gumbima s dodatnom funkcijom za prikaz maksimalne vrijednosti
Standardna isporuka osim ultrazvučnog mjernog uređaja SL3000 obuhvaća i sondu za prenesenu buku, sondu za usmjeravanje zraka s nasadnim vrhom, akustičnu trubu za veći domet, ekstremno zvučno izolirane stereo slušalice sa spojnim kabelom i kovčegom za transport i uputama za uporabu.
Bogat sadržaj isporuke
Sonda za usmjeravanje zvuka omogućuje precizno lokaliziranje curenja na neskrivenim vodovima.
Ultrazvučno mjerenje sa sondom za usmjeravanje zvuka
Opcijska sonda za mehaničke vibracije optimalna je za provjere NDT kao što su kontrole istrošenosti ležajeva na rotirajućim dijelovima stroja.
Provjera istrošenosti sa sondom za mehaničke vibracije
Praktičan detalj: Ulošci isporučenog kovčega za primjenu već su pripremljeni za druge dodatne sonde, primjerice kao što je prikazano na slici, opcijski dostupnu sondu za mehaničke vibracije.
Isporuka kompletno u kovčegu za primjenu
Ultrazvučni mjerni uređaj SL3000

Ultrazvučni mjerni uređaj SL3000 korisnicima pruža širok spektar primjene i za preventivno servisiranje i provjeru materijala bez uništenja

Ultrazvučna mjerenja omogućuju jednostavno i brzo lociranje curenja i propuštanja u sustavima komprimiranog zraka, plina i vakuuma. Ako iz curenja izlazi plin, nastaju turbulencije koje stvaraju ultrazvuk. Ljudsko uho ne može čuti te ultrazvučne signale bez pomagala. No, SL3000 je u stanju te signale pretvoriti u optički i akustično prepoznatljive informacije za ispitivača.

Osim brzog i pouzdanog lociranja curenja komprimiranog zraka i plina, praktičan ultrazvučni ispitni uređaj SL3000 prikladan je i za provjeru nepropusnosti različitih sustava, kontrolu istrošenosti na rotirajućim strojevima i dokazivanje električnih dubinskih pražnjenja na oštećenjima izolacije. Provjera kondenznih lonaca i ventila dio je zadataka mobilnog uređaja.

Brojne sonde za prenesenu buku za lociranje curenja komprimiranog zraka i plina

Sonde za prenesenu buku SL3000

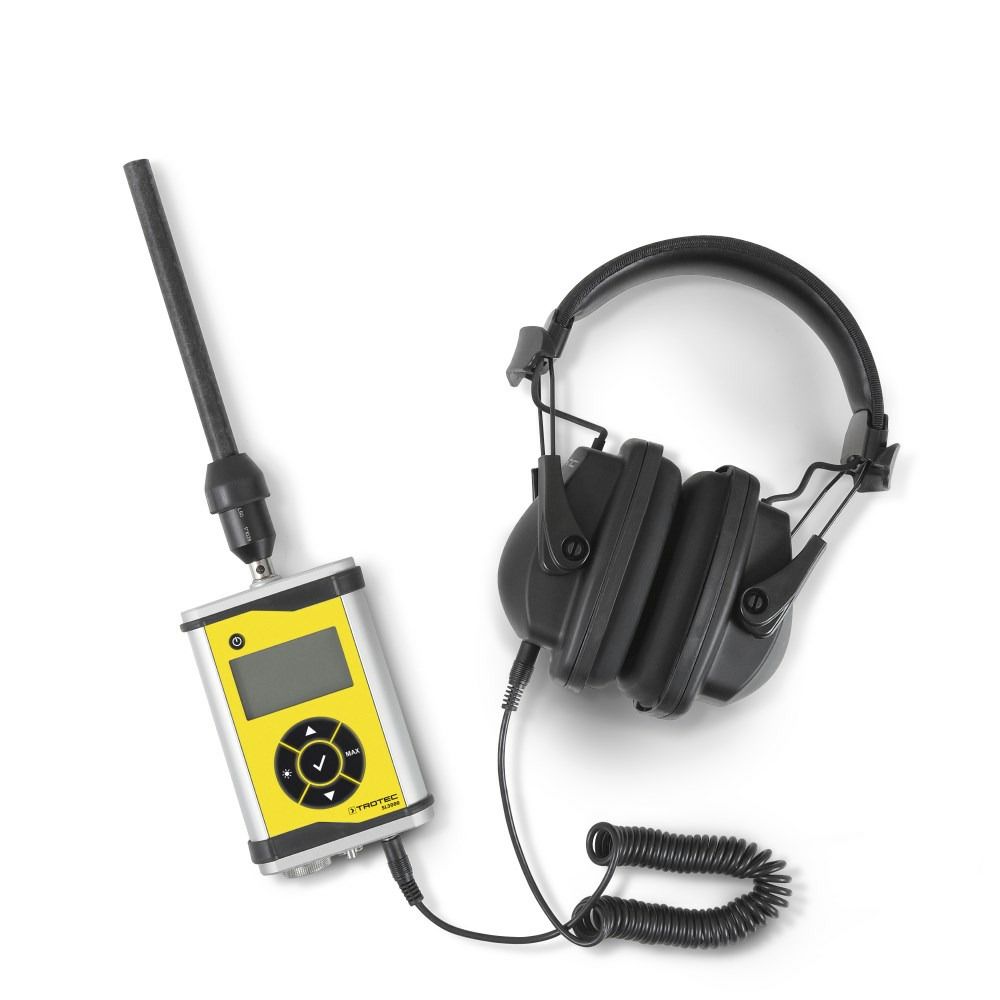

SL3000 s akustičnom trubom i sondom za usmjeravanje zvuka

Sonda za prenesenu buku (1) koja se nalazi u isporuci modela SL3000 optimalna je za lociranje curenja. Ona se može postaviti izravno na SL3000 te je prikladna za traženje curenja na udaljenostima do 3 metra.

Kako bi se područje curenja prvo moglo grubo ograničiti, dodatno se isporučuje akustična truba (2).

Ovaj nastavak sonde za prenesenu buku povećava domet mjerenja i omogućuje traženje curenja s udaljenosti do 8 metara.

Točno određivanje curenja može se zatim obaviti pomoću cijevi za usmjeravanje s vrhom (3), koja je također dio isporuke modela SL3000.

Cijev za usmjeravanje natakne se na sondu za prenesenu buku, štiti bočne izvore ultrazvuka i precizno pokazuje točke u kojima je prisutno curenje.

SL3000 sa savitljivom sondom za prenesenu buku
Parabolna sonda za SL3000

Teško dostupna mjesta mogu se pretraživati opcijski dostupnom sondom s labuđim vratom koja ima savitljiv vrat koji omogućuje centriranje vrha sonde na skrivenim cjevovodima.

Za lociranje curenja na velike udaljenosti do 20 metara SL3000 se može opremiti opcijski dostupnom parabolnom sondom.

Zbog velikog dometa i integriranog vizira ova sonda omogućuje sigurno i precizno lociranje curenja komprimiranog zraka čak i na većim udaljenostima.

Visok stupanj osjetljivosti senzora i odlična usmjerenost parabolne sonde omogućuje osjećanje čak i električnih dubinskih pražnjenja i oštećenja izolacije, primjerice na srednjonaponskim sustavima.

Sonde za mehaničke vibracije za dijagnostiku stroja i provjeru armature

Duga i kratka sonda za mehaničke vibracije

Duga sonda za mehaničke vibracije s vrhom od oplemenjenog čelika (4) koja je dostupna kao pribor postavlja se izravno na ispitak i omogućuje brze pretrage za prevenciju oštećenja na rotirajućim dijelovima stroja, a da se ne ometa rad koji je u tijeku.

Kod redovitih provjera promjene zvuka pravovremeno daju važne informacije o pojavi istrošenosti, primjerice na kugličnim, valjnim ili kliznim ležajevima. Moguće je centrifugalne crpke pretraživati na kavitaciju ili provjeravati prolaznost odnosno rad kondenznih lonaca.

Kratka sonda za mehaničke vibracije (5) posebno je kao elektronički stetoskop dobra za provjeru armatura, klizača i ventila.

Provjere nepropusnosti pomoću ultrazvučnog odašiljača

Provjera nepropusnosti pomoću ultrazvuka
Ultrazvučni odašiljač SL800T marke Trotec

Ultrazvučni mjerni uređaj SL3000 omogućuje brzo i jednostavno provjeravanje nepropusnosti prozora, vrata i drugih dijelova objekta. Ultrazvučni odašiljač postavlja se u zatvorenu prostoriju pa se zatim vanjsko područje koje treba pregledati istražuje sondom za prenesenu buku. Ultrazvuk na propusnim mjestima izlazi van pa ga SL3000 može detektirati.

Ovom metodom mogu se na povoljan način provjeriti i drugi bestlačni sustavi kao što su kabine, toplinske komore, klimatizacijske komore ili spremnici. Osim ultrazvučnog mjernog uređaja SL3000 potreban vam je samo još i ultrazvučni odašiljač kao što je primjerice SL800T marke Trotec.

Kupnja

Ultrazvučni detektor SL3000 Prikazati u Trotec Web Shop-u

Ultrazvučni detektor SL3000

Profesionalni komplet ultrazvučnog detektora za brzu i ekonomičnu detekciju curenja, dijagnozu ili test procjene.

Tehnički podaci

Tehnički podaci
Općenito
  Broj artikla 3.510.002.200
Ultrazvuk [broj]
  Frekvencija prijma oko 40 kHz
Zaslon
  LCD
  monokromni
  s pozadinskim osvjetljenjem
Upravljanje uređaja
  Tipkovnica s folijom
Izvedba kućišta
  metal
Sučelja
  Priključak za ultrazvučne sonde
  Priključak za slušalice, zapinjača 3,5 mm
Trajanje rada
  otprilike 24 h
Opskrba energijom
  Tip baterije 2x 1,5 V, AA
Uvjeti okoline
  Rad - min. temperatura [°C] -10
  Rad - maks. temperatura [°C] 60
  Skladište - min. temperatura [°C] -20
  Skladište - maks. temperatura [°C] 60
Dimenzije
  Duljina (bez ambalaže) [mm] 130
  Širina (bez ambalaže) [mm] 85
  Visina (bez ambalaže) [mm] 30
Težina
  (bez ambalaže) - uklj. baterije [kg] 0,3
  (uklj. ambalaža) [kg] 3,12
Oprema, značajke i funkcije
unutarnji senzori
  Ultrazvuk [broj]
Funkcije i oprema
  Funkcija automatskog isključivanja
  Zaslon s pozadinskim osvjetljenjem
Standardna isporuka
Standardni sadržaj isporuke
  Mjerni uređaj
  slušalice zaštićene od buke
  Kabel za slušalice
  Sonda prenesene buke
  akustična truba
  Puška
  Vrh za pušku
  Baterija/e
  Kovčeg za transport
  Upute za uporabu
Mjerljive količine i funkcije
unutarnji senzori
  Ultrazvuk [broj]
Funkcije i oprema
  Funkcija automatskog isključivanja
  Zaslon s pozadinskim osvjetljenjem

 Serijska oprema

 Opcionalno dostupno

 Nije raspoloživo
