LD6000 H2 senzor vodika za detekciju tragova plina

Za točno pronalaženje rupa i kontrole brtvenosti na brtvenim stazama, vodovima i spremnicima

H2 senzor vodika - dodatak za naš LD6000

Sa opcionalno dostupnim senzorom vodika LD6000 H2 je LD6000 izuzetno podoban za pronalaženje rupa sa plinom za formiranje tipa 95/5, koji se sastoji od 95% dušika i 5% vodika.

Na temelju svoje specifične strukture, vodik prodire gotovo kroz sve materijale kao što je zemlja, beton ili pločice i može se na površini sa na LD6000 priključenim senzorom vodika jednostavno točno mjeriti.

LD6000 pokazuje točne koncentracije vodika. Granične vrijednosti su slobodno namjestive i pri prekoračenju se prikazuju akustičnim i optičnim signalom.

Plin za formiranje tipa 95/5 nije otrovan niti zapaljiv. Zbog toga se općenito može koristiti za pronalaženje rupa čak i u osjetljivim okolinama.

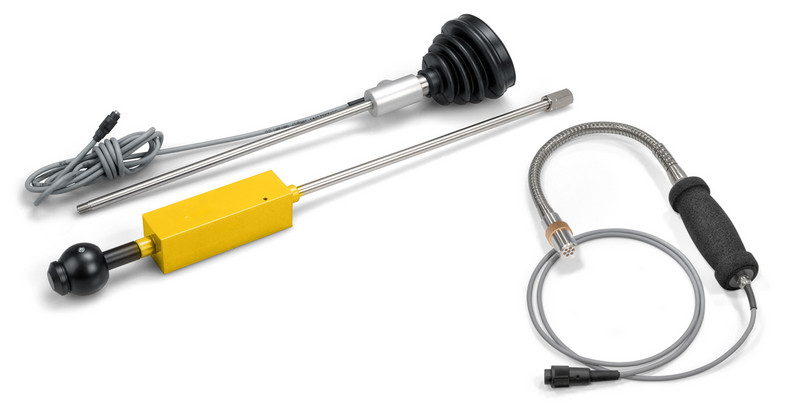

Pored kompaktnog ručnog senzora je dodatno dostupan podni senzor sa integriranom usisnom pumpom za detekciju i manjih koncentracija tragova plina.

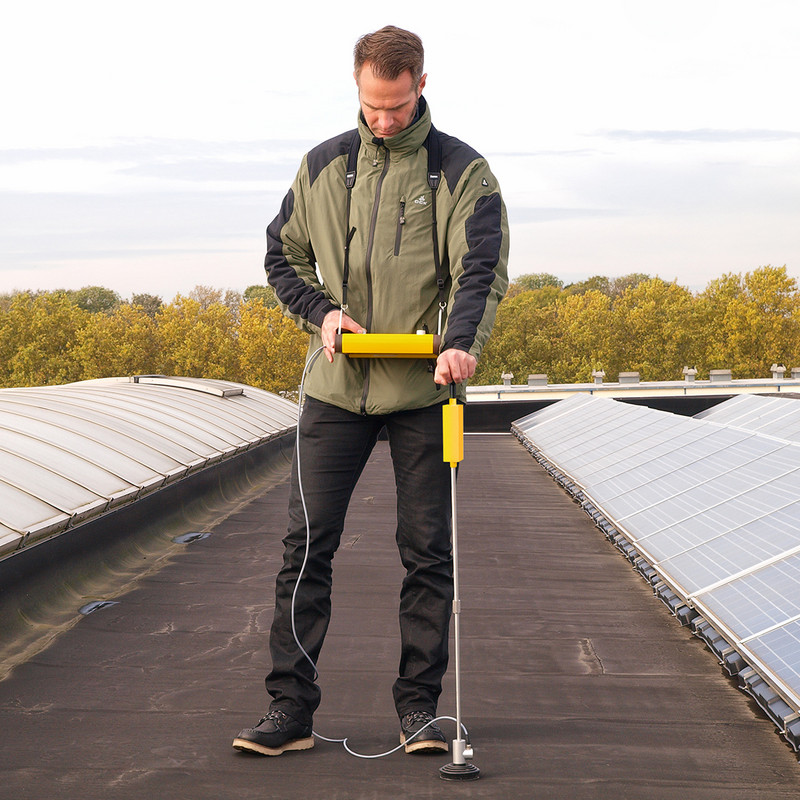

Podni senzor je posebno podoban za kontrole brtvenosti ili pronalaženje rupa na krovovima, cijevima pod zemljom i čak pod asfaltom itd.

Trag plina vodik:

Kao trag plina za pronalaženje rupa služi vodik, pošto je najlaganiji plina od svih.

Na temelju svoje specifične strukture, vodik prodire kroz materijale kao što su zemlja, beton, pločice itd. vrlo brzo.

Pri izlazu LD6000 H2-senzor očitava vodik, koji se koristi primjerice u uobičajenom 95/5 %-plinu za formiranje kao Tracer rupa, sa osjetljivošću od 1 ppm.

LD6000 H2-kit pumpe je već serijski integriran u podnom senzoru vodika LD6000 H2 (art.-br. 3.110.008.020), ali se može naručiti i odvojeno, kako naknadno opremili već postojane, starije LD6000 H2-podne senzore bez integriranih pumpi.


LD6000 H2 Handsensor

LD6000 H2 ručni senzor

  • osjetljivost reagiranja: 1 ppm H?
  • područje mjerenja: 10 ppm H? do 20.000 ppm H?
  • rezolucija: 1 ppm H?
  • proradno vrijeme: 0,5 s
  • izvedba: S fleksibilnim labuđim vratom (dužina cca. 50 cm) i cca. 160 cm dugim priključnim kablom za LD6000
  • uvjeti temperature: pogon: -10 °C do +60 °C; skladište: -20 °C do +60 °C
LD6000 H2-Bodensensor inkl. Pumpen-Kit

LD6000 H2-podni senzor uklj. Kit pumpi

  • opskrba strujom: 6 V
  • učinak pumpe: 1,5 litara /minuta
  • prijemna snaga: cca. 45 mA pri nesmetanom strujanju
  • područje temperature: -10°C do 40°C
  • mjere: 960 x 95 x 95 mm
  • težina: 1,1 kg

Modus pronalaženja vode

Leitungsortungsmodus

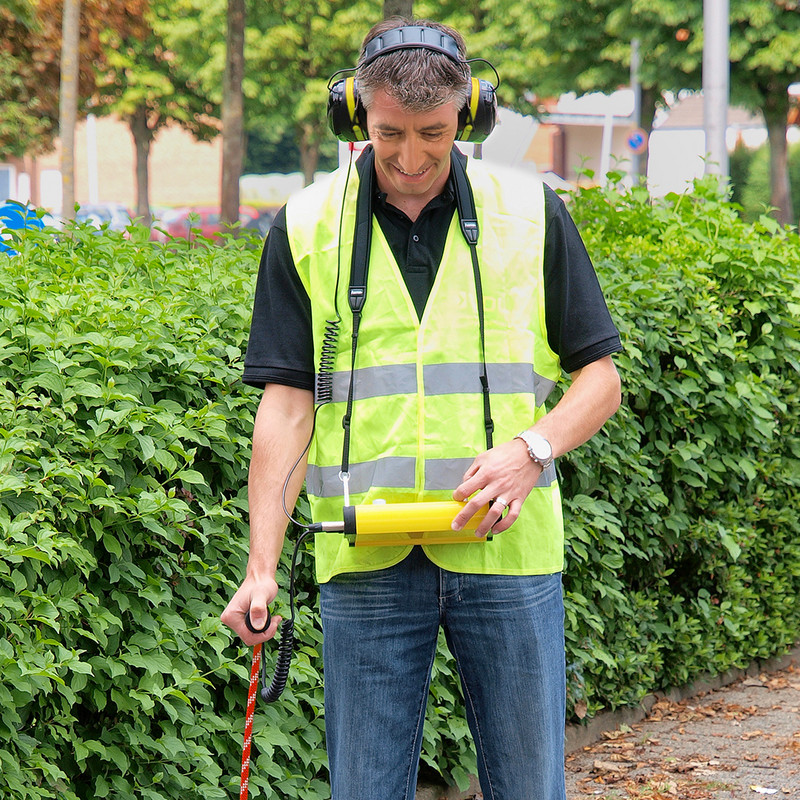

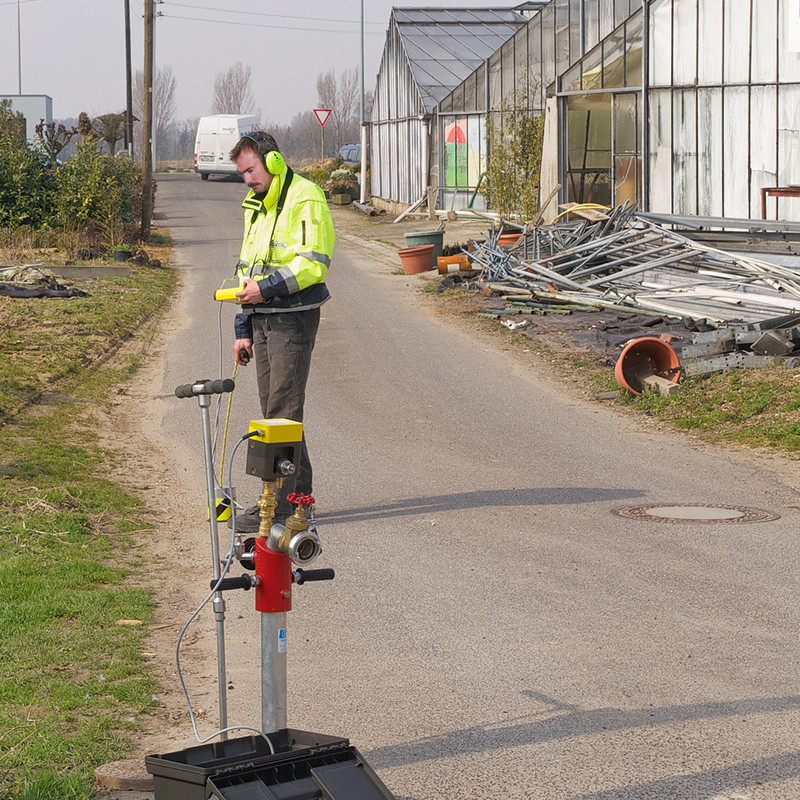

Ovaj modus služi pronalaženju tlačnih vodovoda specijalno od plastike, koji se ozvučuju davateljem impulsa LD-PULS.

Više informacija o LD-PULS...

Detekcija rupa i akustično pronalaženje vodova

Spurengasdetektion

Da li trasiranje vodova, okruživanje rupe ili pronalaženje točke – napredan LD6000 i visokovrijedni mikrofoni njemačke proizvodnje omogućuju određivanje, obradu i prikaz signala i najmanjih zvukova rupa u do sada nepoznatoj dimenziji.

LD6000 Kombi-detektor

LD6000 H2 ručni senzor

LD6000 H2 ručni senzor Prikazati u Trotec Web Shop-u
Tehnički podaci
Općenito
  Broj artikla 3.110.008.011
H2-plin [ppm]
  Područje mjerenja min. | Plin H2 [ppm] 10
  Područje mjerenja maks. | Plin H2 [ppm] 20.000
  Razlučivost | Plin H2 [ppm] 1
  Osjetljivost reakcije | Plin H2 [ppm] 1
  Vrijeme reakcije 0,5 s
  Vrijeme zagrijavanja ~ 45 s
Komplet crpke
  Snaga crpke, standardna (l/min) [L/min]
  Snaga crpke, maks. (l/min) [l/min]
  Snaga crpke, standardna (mbar) [mbar]
  Snaga crpke, maks. (mbar) [mbar]
  Tip crpke
  Napajanje električnom energijom
  Potrošnja struje [kW]
  Potrošnja struje otprilike [mA]
  Kapacitet baterije, standardni ( > 0 °C) [h]
  Kapacitet baterije uz maks. snagu crpke ( > 0°C) [h]
Izvedba materijala senzorskog elementa
  Ostalo
  oplemenjeni čelik
  aluminij
  Kompozit
  Polikarbonat
Izvedba materijala ručke
  Izvedba materijala Plastika
  Plastika/metal
  metal
Sučelja / format utikača
  Format utikača Utikač SDI
  Specijalni utikač, 5-polni
Uvjeti okoline (elektronika za mjerenje, ručka)
  Radna temperatura, min. [°C] -10
  Radna temperatura, maks. [°C] 60
Funkcije i oprema
  robustan sinterirani filtar za zaštitu senzora
  fleksibilan labuđi vrat
  integrirani spojni kabel
Težina
  (bez ambalaže) [kg] 0,5
Mjerljive količine i funkcije
unutarnji senzori
  Plinoviti vodik H2 [broj]
Funkcije i oprema
  robustan sinterirani filtar za zaštitu senzora
  fleksibilan labuđi vrat
  integrirani spojni kabel
  funkcijska ručka s priključenom aktivnom usisnom crpkom
  zaštićeni vrh senzora za uticanje u meku podlogu
  Gumena manšeta za bolje brtvljenje
  Sinterirani zaštitni poklopac
  vijčani spojevi šuplji štapovi za produljenje

 Serijska oprema

 Opcionalno dostupno

 Nije raspoloživo

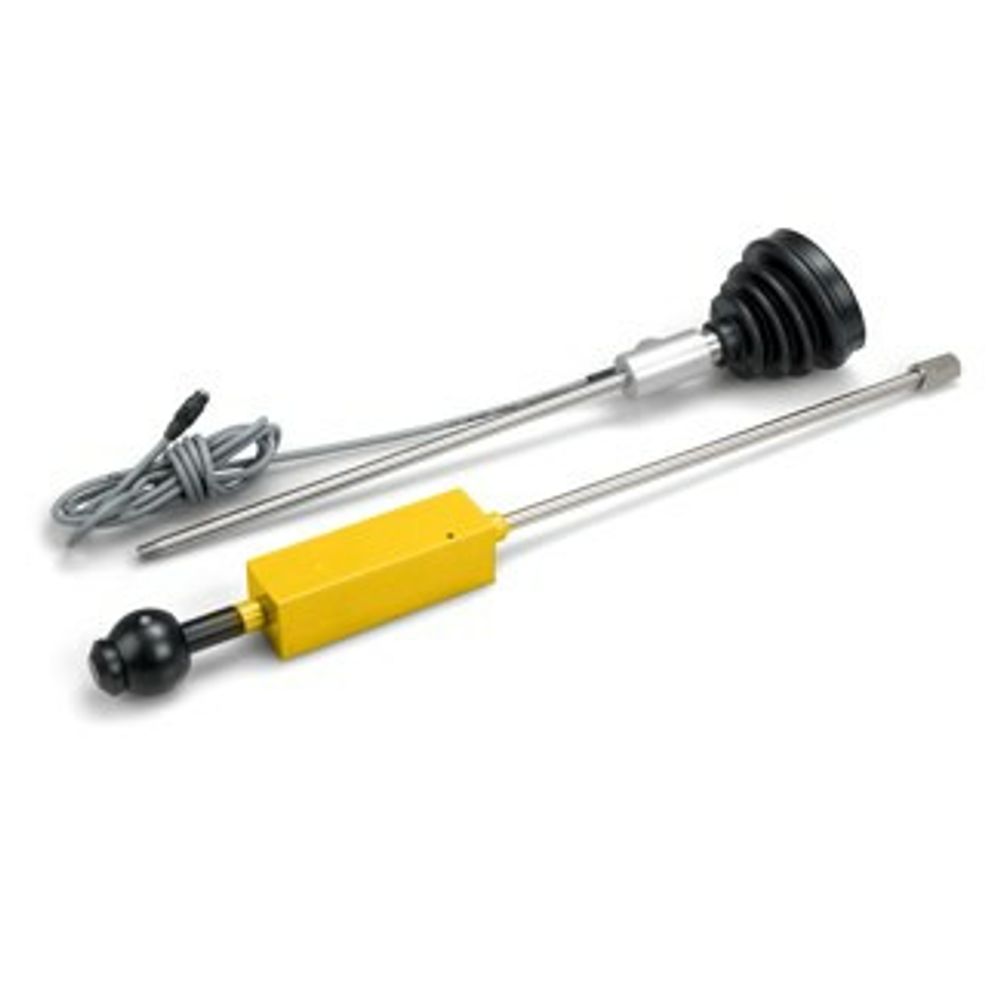

LD6000 H2 podni senzor

LD6000 H2-podni senzor uklj. Kit pumpi Prikazati u Trotec Web Shop-u
Tehnički podaci
Općenito
  Broj artikla 3.110.008.020
H2-plin [ppm]
  Područje mjerenja min. | Plin H2 [ppm] 10
  Područje mjerenja maks. | Plin H2 [ppm] 20.000
  Razlučivost | Plin H2 [ppm] 1
  Osjetljivost reakcije | Plin H2 [ppm] 1
  Vrijeme reakcije 0,5 s
  Vrijeme zagrijavanja ~ 45 s
Komplet crpke
  Snaga crpke, standardna (l/min) [L/min] 1,5
  Snaga crpke, maks. (l/min) [l/min]
  Snaga crpke, standardna (mbar) [mbar]
  Snaga crpke, maks. (mbar) [mbar]
  Tip crpke
  Napajanje električnom energijom 9 V
  Povećanje snage - dodatak kod neometanog strujanja
  Potrošnja struje otprilike [mA] 45
  Kapacitet baterije, standardni ( > 0 °C) [h]
  Kapacitet baterije uz maks. snagu crpke ( > 0°C) [h]
Izvedba materijala senzorskog elementa
  Ostalo
  oplemenjeni čelik
  aluminij
  Kompozit
  Polikarbonat
Izvedba materijala ručke
  Izvedba materijala Plastika
  Plastika/metal
  metal
Sučelja / format utikača
  Format utikača Specijalni utikač, 5-polni
  Utikač SDI
Uvjeti okoline (elektronika za mjerenje, ručka)
  Radna temperatura, min. [°C] -10
  Radna temperatura, maks. [°C] 60
  Temperatura skladištenja, min. [°C]
  Temperatura skladištenja, maks. [°C]
Funkcije i oprema
  vijčani spojevi šuplji štapovi za produljenje
  funkcijska ručka s priključenom aktivnom usisnom crpkom
  Gumena manšeta za bolje brtvljenje
  integrirani spojni kabel
Dimenzije
  Duljina (bez ambalaže) [mm] 960
  Širina (bez ambalaže) [mm] 95
  Visina (bez ambalaže) [mm] 95
  Promjer (bez ambalaže) [mm] 95
Težina
  (bez ambalaže) [kg] 1,1
Mjerljive količine i funkcije
unutarnji senzori
  Plinoviti vodik H2 [broj]
Funkcije i oprema
  vijčani spojevi šuplji štapovi za produljenje
  funkcijska ručka s priključenom aktivnom usisnom crpkom
  Gumena manšeta za bolje brtvljenje
  integrirani spojni kabel
  fleksibilan labuđi vrat
  zaštićeni vrh senzora za uticanje u meku podlogu
  robustan sinterirani filtar za zaštitu senzora
  Sinterirani zaštitni poklopac

 Serijska oprema

 Opcionalno dostupno

 Nije raspoloživo
